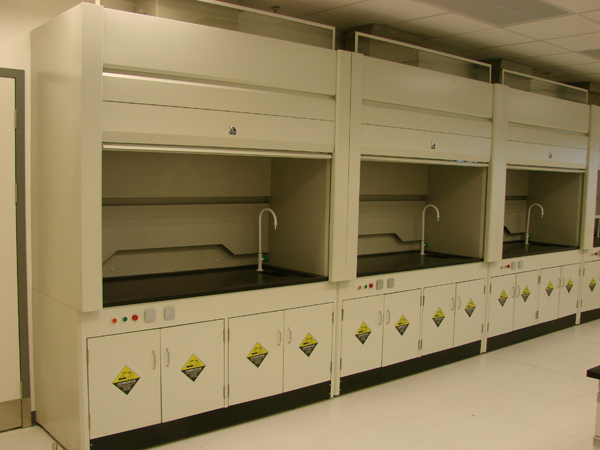

成都實驗室全鋼通風柜

簡要描述： 成都實驗室全鋼通風柜

實驗室全鋼通風柜配件有：理化板臺面、PP風機、水杯、水龍頭、水槽、電動風閥、風管、日光燈、接電盒、液晶觸摸開關。

實驗室全鋼通風柜功能描述：

在化學實驗室中，實驗操作時產生各種有害氣體、臭氣、濕氣以及易燃、易爆、腐蝕性物質，為了保護使用者的安全，防止實驗中的污染物質向?qū)嶒炇覕U散，在污染源附近要使用通風柜，以往通風柜使用臺數較少，只在特別有害且危險的氣體及產生大量熱的實驗中使用。通風柜只擔負實驗臺的輔助功能?？紤]到改善實驗環境，在實驗臺上進行的實驗逐漸轉移到通風柜內，這就要求在通風柜里要有最適于設備使用的功能。特別是大多新建的實驗室都要求有空調，因此在建筑的初步設計階段就要將通風柜的使用臺數納入空調系統的計劃。由于通風柜在生化實驗室中占有非常重要的位置，從改善實驗室環境、改善勞動衛生條件，提高工作效率等方面考慮，通風柜的使用臺數飛躍地增加。隨之而來的是通風管道，配管、配線、排風等都成為實驗室建設的重要課題。

實驗室全鋼通風柜具有如下功能：

(1) 釋放功能：應具備將通風柜內部產生的有害氣體用吸收柜外氣體的方式，使其稀釋后排除室外的機構。

(2) 不倒流功能：應具有在通風柜內部由排風機產生的氣流將有害氣體從通風柜內部不反向流進室內的功能。為確保這一功能的實現，一臺通風柜與一臺通風機用單一管道連接是最好的方法，不能用單一管道連接的，也只限于同層同一房間的可并連，通風機盡可能安裝在管道的末端(或?qū)禹斕?/span>)。

(3) 隔離功能：在通風柜前面應具用不滑動的玻璃視窗將通風柜內外進行分隔。

(4) 補充功能：應具有在排出有害氣體時，從通風柜外吸入空氣的通道或替代裝置。

(5) 控制風速功能：為防止通風柜內有害氣體逸出，需要有一定的吸入速度。決定通風柜進風的吸入速度的要素有：實驗內容產生的熱量及與換氣次數的關系。其中主要的是實驗內容和有害物的性質。通常規定，一般無毒的污染物為0.25―0.38m/s ，有毒或有危險的有害物為0.4―0.5 m/s ，劇毒或有少量放射性為0.5―0.6m/s ,氣狀物為0.5m/s ,粒狀物為1m/s 。為了確保這樣的風速,排風機應有必要的靜壓,即空氣通過通風管道時的摩擦阻力。確定風速時還必須注意噪音問題,通過空氣在管道內流動時以7―10m為限,超過10m將產生噪音,通常實驗室的(室內背景噪聲級)噪聲限制值為70dBA,增加管道裁面積會降低風速,也就降低噪音,考慮到管道的經費和施工問題,必須慎重選擇管道及排風機的功率。

(6) 耐熱及耐酸堿腐蝕功能：通風柜內有的要安置電爐，有的實驗產生大量酸堿等有毒有害氣體具有極強的腐蝕性。通風柜的臺面，襯板、側板及選用的水咀、氣咀等都應具有防腐功能。在半導體行業或腐蝕性實驗中使用硫酸、硝酸、氫氟酸等強酸的場合還要求通風柜的整體材料必須防酸堿，須采用不銹鋼或PVC材料制造。

實驗室全鋼通風柜相關參數：

序號	規格/mm	凈空間/mm	移門凈開啟高度/mm	傳動方式
1	12008502350	9806401185	730	同步帶
2	15008502350	12806401185	730	同步帶
3	18008502350	15806401185	730	同步帶

實驗室通風柜產品說明：

1、外殼說明：外殼采用 1.0mm 冷軋板在數控加工中心、剪裁、定位打孔、折彎焊接成型、酸洗磷化處理后噴涂環氧樹脂粉末高溫烘烤固化。阿克蘇粉末附著力高、表面硬度耐腐蝕性極強，外形美觀。

2、內膽說明：采用 5mm 荷花白色，耐酸堿有機溶劑之實驗室專用抗蝕材質。設有可拆卸維修孔，便于維修電路、水路、氣路。

3、結構說明：上柜整體皆為拼裝式設計，方便加工、安裝和運輸，內膽與外殼獨立中空，留有水電通道與檢修窗口。

4、照明說明：安裝于內部，采用防塵、防腐、防潮LED燈30W1支，照度不小于400 lux。

5、導流板說明：采用 5mm 荷花白色，耐酸堿有機溶劑之實驗室專用抗蝕材質。

6、電源說明：采用實驗室專用220V 10A電源插座,標配4個。

7、移門窗說明：窗口采用整塊5mm 鋼化玻璃，把手與邊框采用高硬度的鋁合金材料制作，表面環氧樹脂噴涂，移門窗采用無段平衡裝置，可上下移動，自由調節 。配重后置，不影響水汽管路的布置。

8、調整腳說明：采用M10注塑調整腳，防震、防潮、耐腐蝕，可根據室內地坪適當調整柜體高度，最大調節為0-30mm。

9、集氣罩說明：采用實驗室專用 PP 材質 ,口徑250。

10、配電箱說明：符合 220V 及 380V 供電要求，有漏電及電機保護裝置。

11、控制開關說明：12V觸摸式開關，集中控制整個電路系統。

12、工藝說明：所有鋼板焊接經環氧樹脂粉噴涂后，目視平整無焊點。所有水、電、氣路要求安全、適用，并隱藏式安裝。在柜體后背板設維修孔。

13、三塊導流板使處于不同高度空間的有害氣體分別從不同的段區排出。通風柜以操作表面風速0.5m/s的速度將通風柜中的空氣排出，確保無任何殘留氣體存在。通風效率高，排風量為1600m3/h左右，且噪聲小。

14、下部柜體：經數控加工中心、剪裁、定位打孔、折彎焊接成型、酸洗、磷化等十三道前處理工藝后噴涂阿克蘇環氧樹脂粉末，高溫烘烤固化成形。柜體整體焊接而成；門板，雙層結構，無焊連接，可拆卸，采用不銹鋼合頁連接保證了承重性能。在柜體后背板設整塊維修活動板，只需撥動擋片旋轉封板即可進行檢修。五金輔料說明：把手、合頁均為SUS304。連接螺絲為高強度鋼材,表面鍍鎳/鋅處理，保證了防腐性能。
